Как выбрать конструкционный алюминиевый профиль: серии, паз, нагрузка

Конструкционный алюминиевый профиль – модульная система для каркасов, промышленного оборудования, производственной мебели и автоматизированных линий. Конструкции собираются без сварки, легко усиливаются и разбираются без повреждения элементов.

В отличие от сварных металлических рам, алюминиевый профиль позволяет менять конструкцию после сборки: добавлять узлы, переносить оборудование, усиливать каркас или менять конфигурацию без сложных переделок. Поэтому его используют в машиностроении, автоматизации, приборостроении, упаковочном оборудовании и лабораторных комплексах.

В каталоге RSI – профили разных серий, крепёж и комплектующие одной системы. Ниже – как устроен профиль, чем отличаются серии и как выбрать решение под задачу без переплаты за избыточную жёсткость.

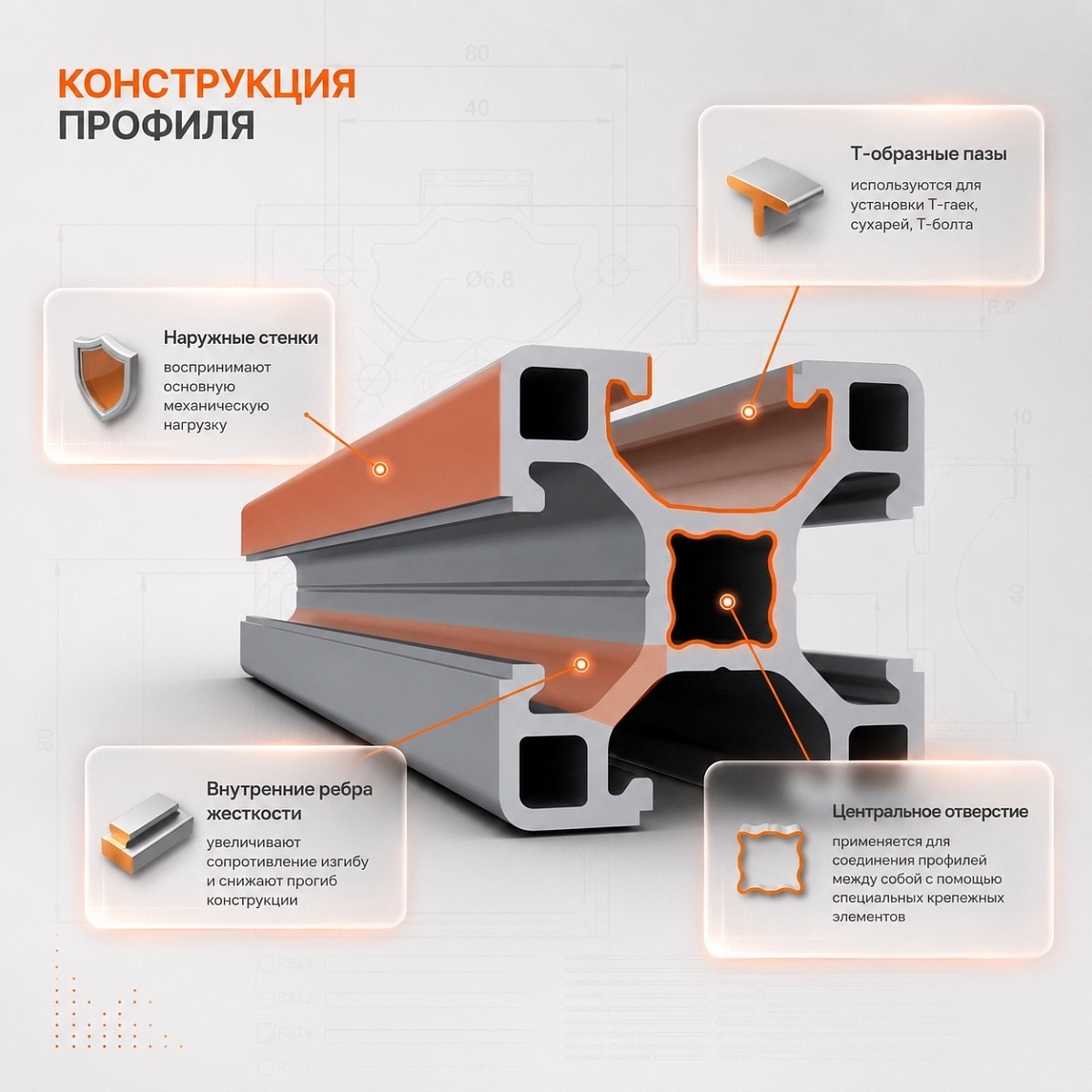

Из чего состоит конструкционный алюминиевый профиль

Несмотря на простую форму, конструкционный профиль – рассчитанное инженерное изделие. Каждая часть влияет на прочность, жёсткость и удобство монтажа.

Основные элементы профиля:

• Т-образные пазы – для установки Т-гайки, сухаря, Т-болта;
• наружные стенки – воспринимают основную механическую нагрузку;
• внутренние рёбра жёсткости – повышают сопротивление изгибу и снижают прогиб;
• центральное отверстие – для соединения профилей специальным крепежом.

Именно сочетание рёбер жёсткости и геометрии сечения даёт высокую прочность при сравнительно небольшой массе.

Как выбрать конструкционный профиль за 5 шагов

Чтобы не ошибиться с серией и крепежом, удобно идти по простой схеме:

1. Определите задачу – лёгкий каркас, верстак, ограждение, станок, портал, линия и т.д.
2. Оцените нагрузку и пролёт – статическая/динамическая нагрузка, вибрации, длина участка без опоры.
3. Выберите серию – чем выше нагрузка и длиннее пролёт, тем больше сечение.
4. Проверьте паз – 6, 8 или 10 мм; крепёж должен совпадать с пазом.
5. Проверьте прогиб – рассчитайте конструкцию в калькуляторе RSI и заложите запас прочности.

Типичная ошибка: взять профиль «на глаз». Слишком лёгкая серия даёт прогиб, слишком тяжёлая – лишние затраты без пользы для задачи.

Какие серии конструкционного профиля бывают

Конструкционный профиль выпускается в разных сериях – каждая рассчитана на свой уровень нагрузки и область применения.

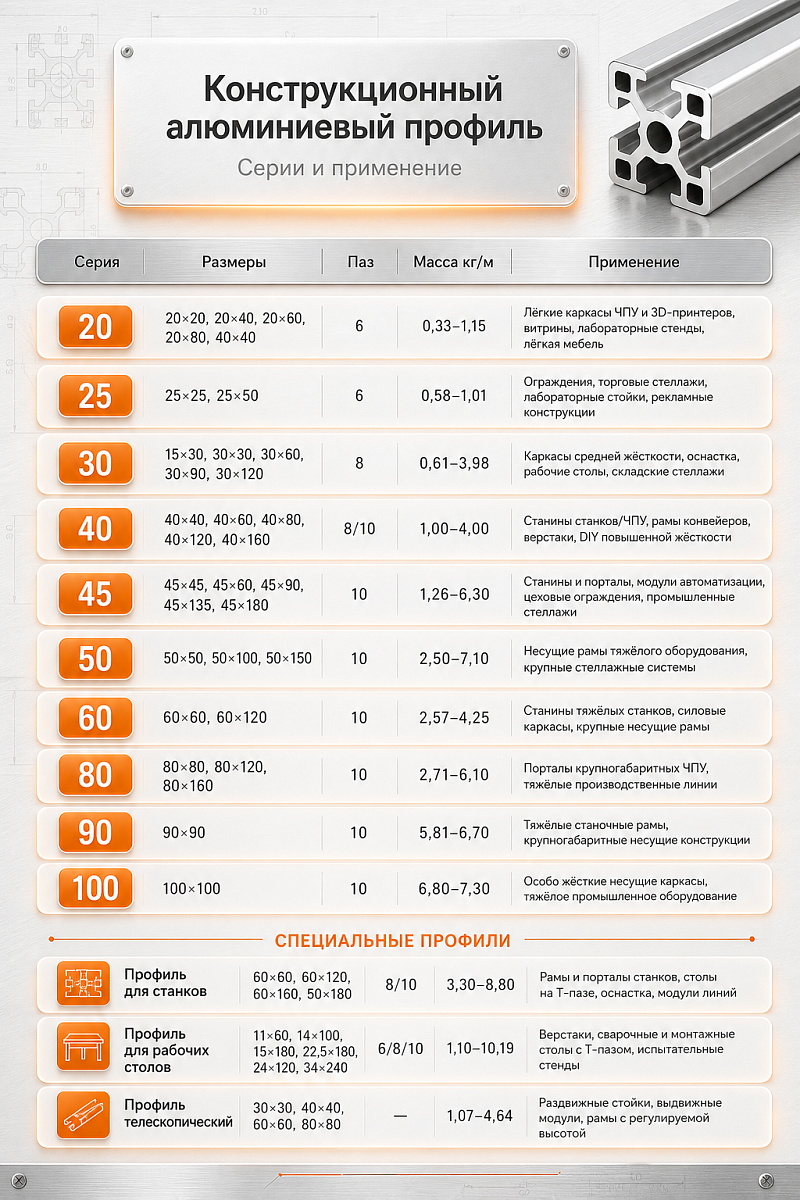

Ниже – краткий обзор серий RSI. Для быстрого сравнения используйте таблицу серий (размер, масса, тип паза, рекомендуемое применение), а затем переходите в каталог нужной серии.

Конструкционный алюминиевый профиль: серии и применение

Как читать Ix / Iy: число относится только к указанному базовому сечению (например 40х40), а не ко всей серии. У 40х80 / 40х160 моменты инерции другие — смотрите в карточке товара или считайте в калькуляторе прогиба RSI. В таблице — стандартные профили без покрытия (не облегчённые). Клик по фото открывает карточку базового профиля; клик по «Серия N» — весь раздел каталога.

Серия 20. Самая компактная серия. Подходит для лёгких каркасов, кожухов, небольших стендов, корпусов приборов и конструкций 3D-принтеров. Если важны минимальный вес и компактность – это базовый выбор. Для длинных пролётов и высокой нагрузки серии 20 обычно недостаточно.

Серия 25. Чуть жёстче серии 20. Применяется для лёгких производственных конструкций, испытательных стендов, небольших рабочих мест и вспомогательных систем, где нужен запас по жёсткости без перехода на 30/40 серию.

Серия 30. Универсальное решение для конструкций средней нагрузки: лёгкие верстаки, ограждения, каркасы оборудования, лабораторная мебель, вспомогательные рамы. Хороший баланс между жёсткостью, массой и стоимостью, если задача не требует тяжёлой промышленной серии.

Серия 40. Профиль 40×40 – одна из самых востребованных позиций благодаря сочетанию прочности, массы и цены. Подходит для производственных верстаков, каркасов станков, защитных ограждений, рабочих мест и большинства цеховых конструкций. Важно: серия 40 бывает с пазом 8 мм и с пазом 10 мм – крепёж нужно подбирать именно под паз, а не только под размер профиля.

Серия 45 и серия 50. Для конструкций с повышенной нагрузкой, большими пролётами и более жёсткими требованиями к стабильности. Часто выбирают, когда серии 40 уже недостаточно, но переходить на 60+ ещё рано.

Серии 60, 80, 90 и 100. Крупные серии – для тяжёлого промышленного оборудования, портальных систем, роботизированных комплексов, автоматических линий, станков с высокой нагрузкой и несущих рам большого размера. Увеличенное сечение повышает момент инерции и снижает прогиб на длинных пролётах и при динамических нагрузках.

Не уверены между соседними сериями (например, 40 или 60)? Напишите менеджеру – подскажем серию и совместимый крепёж.

Специализированные профили RSI

Помимо стандартных серий, RSI поставляет профили под отдельные производственные задачи:

• телескопические алюминиевые профили;
• профили для изготовления рабочих столов;
• станочные профили.

Специальные профили

У телескопических профилей в каталоге сейчас нет варианта «без покрытия» — в таблице базовый TS-3030-2020 (анодированный). Остальные спецпрофили — BP, не облегчённые.

Отдельно подбирается крепёж и комплектующие, совместимые с профилями системы. Единая номенклатура сокращает время проектирования и сборки и упрощает модернизацию без сварочных работ.

Что такое паз и почему он так важен

Паз – ключевая особенность конструкционного профиля. Благодаря ему система становится модульной: в паз ставятся Т-гайка, сухарь, Т-болт и другие элементы крепления.

Какой паз выбрать

Размер Т-паза зависит от серии и системы крепежа. Чаще всего используют три варианта:

• паз 6 мм – серии 20 и 25;
• паз 8 мм – серии 30 и часть профилей серии 40;
• паз 10 мм – серии 40, 45, 50, 60, 80, 90 и 100.

Особое внимание – серии 40: она выпускается и с пазом 8 мм, и с пазом 10 мм. Перед заказом проверьте совместимость крепежа с конкретной позицией. Неподходящие Т-гайки или соединители мешают сборке или дают ненадёжное соединение.

Вес профиля, жёсткость и допустимая нагрузка

Жёсткость зависит не только от «номера серии». На прогиб влияют:

• сечение профиля и момент инерции;
• длина пролёта;
• ориентация профиля в конструкции;
• тип нагрузки – статическая, динамическая, вибрации, удары.

Облегчённая серия подходит для лёгких каркасов. Если конструкция работает с вибрациями, ударными нагрузками или тяжёлым оборудованием, лучше брать профиль с запасом жёсткости: меньше прогиб и выше срок службы.

Перед проектированием рассчитайте нагрузку и прогиб в калькуляторе RSI. Для большинства задач рекомендуют запас прочности не менее 1,5–2 раза относительно расчётной нагрузки.

Для каких проектов используют конструкционный профиль

Модульная система подходит и для небольших инженерных проектов, и для сложного промышленного оборудования. Типовые применения:

• верстаки и рабочие места;
• защитные ограждения и каркасы безопасности;
• каркасы станков, порталов и автоматизированных линий;
• комнаты и кожухи для ЧПУ;
• конвейерные и сборочные конструкции;
• лабораторная мебель и испытательные стенды;
• готовые решения: сварочные столы, тележки, каркасы видеостен и другие конструкции из профиля.

При необходимости конструкцию можно расширить, усилить или изменить конфигурацию без демонтажа основных узлов.

Часто задаваемые вопросы

Какой профиль лучше выбрать для станка?
Зависит от узла. Для каркасов и ограждений часто достаточно серий 40–50. Для несущих элементов тяжёлого оборудования, порталов и длинных пролётов чаще берут серии 60, 80, 90 и 100.

Чем отличается серия 40 от серии 45?
Серия 45 даёт большую жёсткость и рассчитана на более высокие нагрузки. Серия 40 остаётся самым универсальным вариантом для большинства производственных задач, если пролёты и нагрузки умеренные.

Какой Т-паз выбрать?
Размер паза определяется серией. Для серии 40 отдельно проверьте, какой вариант выбран – 8 мм или 10 мм: от этого зависит весь крепёж.

Можно ли использовать алюминиевый профиль на улице?
Да. Алюминий устойчив к коррозии, а анодирование дополнительно защищает поверхность. Для уличных конструкций желательно учитывать крепёж из нержавеющей стали и отвод влаги из пазов.

Какой профиль подойдёт для верстака?
Для лёгкого рабочего места часто хватает серии 30. Для профессионального верстака с высокой нагрузкой обычно выбирают серии 40 или 45 – с учётом размера столешницы и характера работ.

Подходит ли конструкционный профиль для 3D-принтера?
Да. Чаще всего используют серии 20 и 25: небольшой вес, достаточная жёсткость для компактной рамы и удобная сборка.

Можно ли модернизировать конструкцию после сборки?
Да. Это одно из главных преимуществ системы: соединения разборные, конструкцию можно изменять, дополнять и усиливать без сварки.

Нужен ли запас прочности?
Да. Для большинства конструкций рекомендуют запас не менее 1,5–2 раза относительно расчётной нагрузки – особенно при вибрациях и динамике.

Итог

Конструкционный алюминиевый профиль – практичное решение для надёжных и легко модернизируемых каркасов. В каталоге RSI – серии 20, 25, 30, 40, 45, 50, 60, 80, 90 и 100, а также специализированные профили, крепёж и комплектующие одной системы.

Используйте сравнительную таблицу серий, проверьте паз и крепёж, рассчитайте прогиб в калькуляторе RSI – так проще выбрать нужную жёсткость без переплаты за избыточное сечение.

Автор: Маргарита Семизарова, инженер-конструктор RSI
Обновлено: 10 августа 2026
