OB-4040L-3С | Профиль 40х40 мм, закрытый с 3 сторон, Паз 8 мм (Анодированный)

Сделано в России

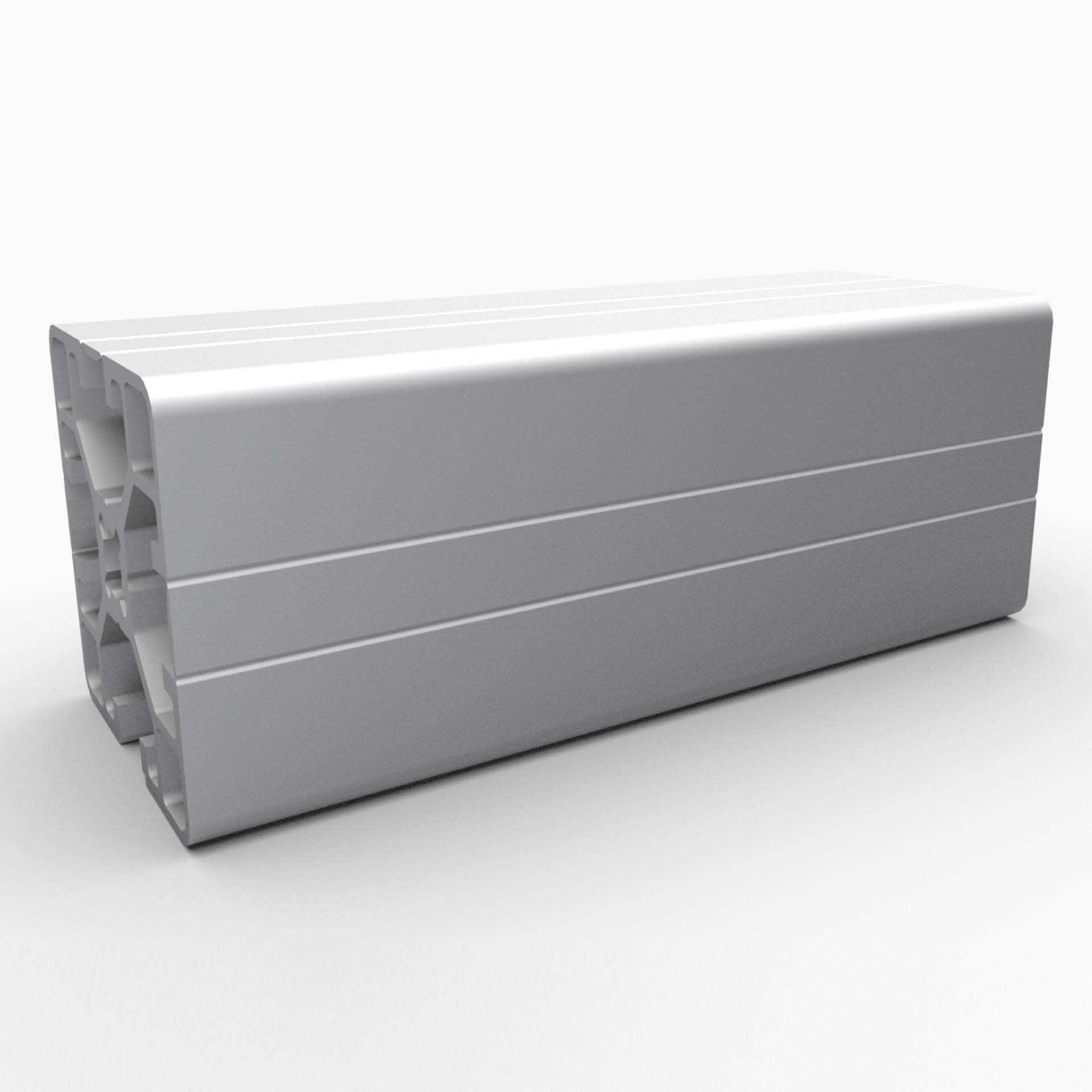

Профиль 40х40, паз 8, анодированный, закрытый с 3 сторон

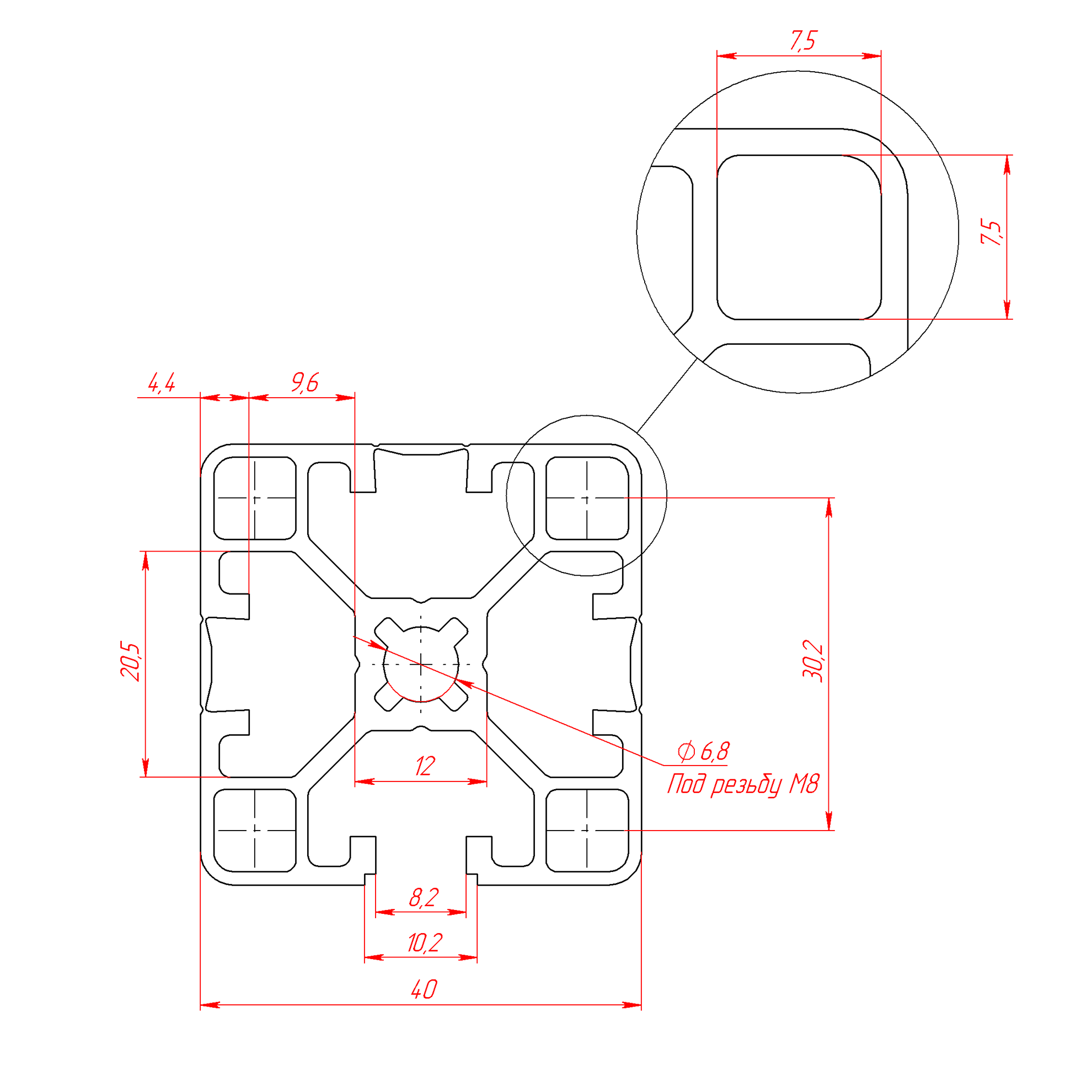

Чертёж конструкционного профиля 40х40 мм с тремя закрытыми пазами

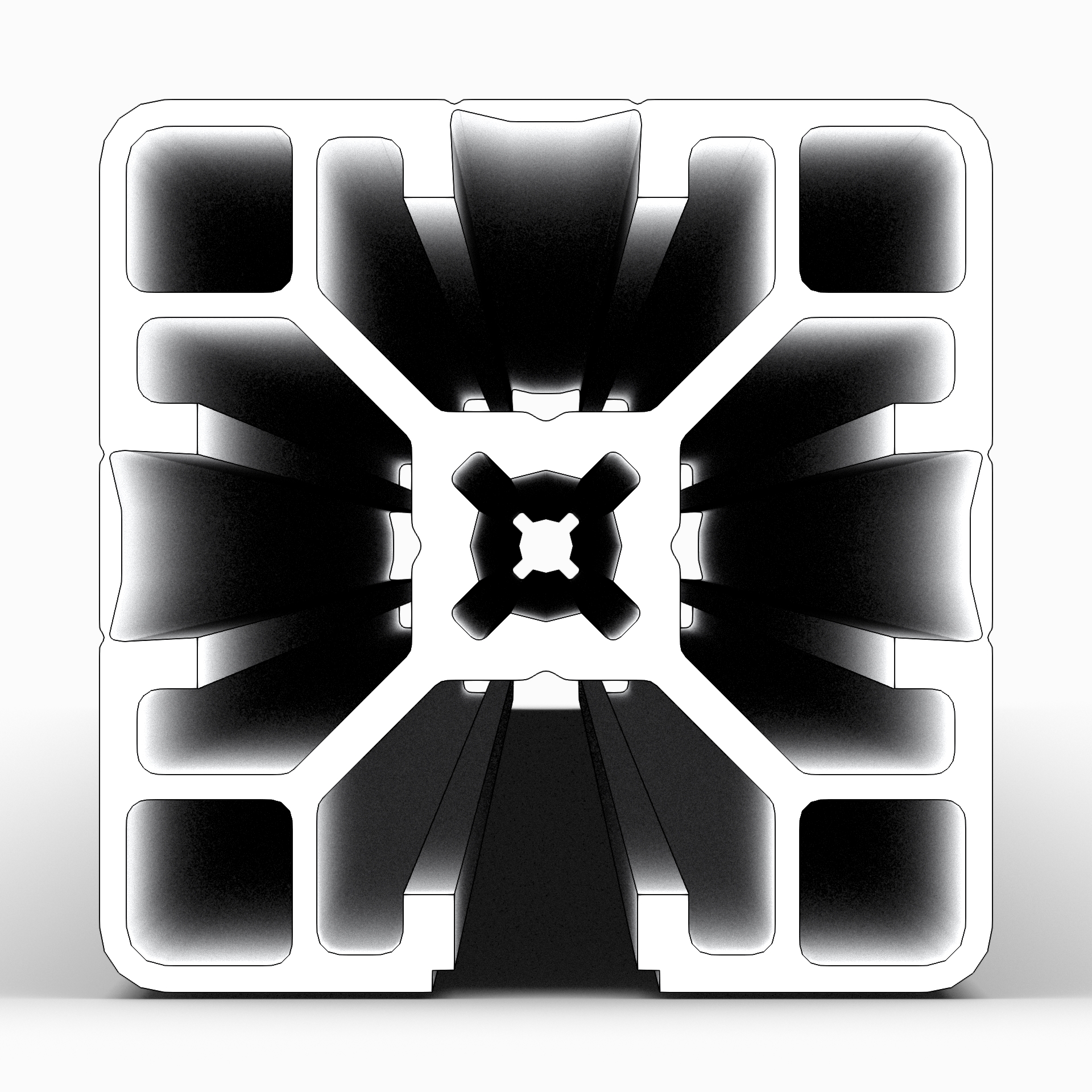

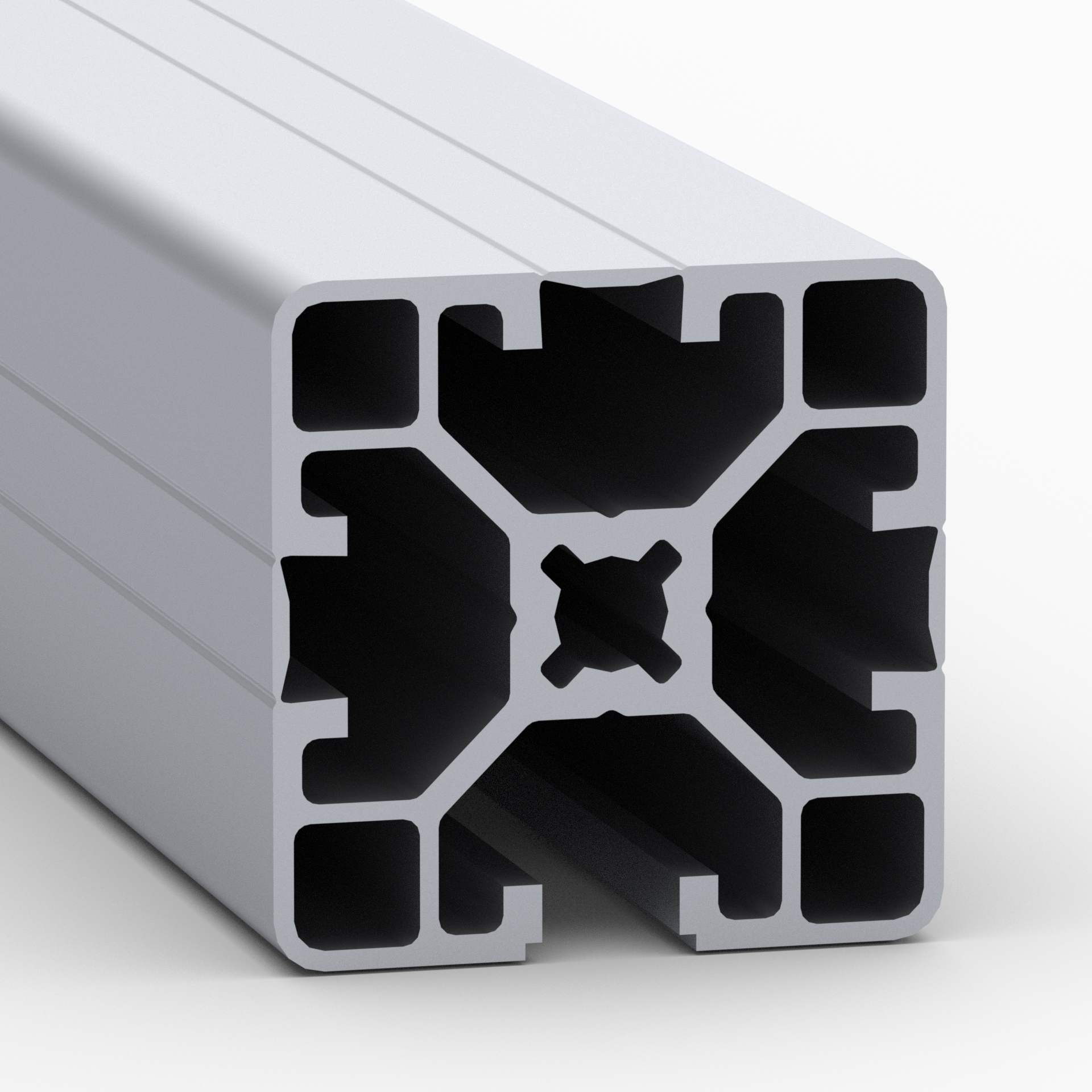

Алюминиевый профиль 40х40 с закрытыми пазами

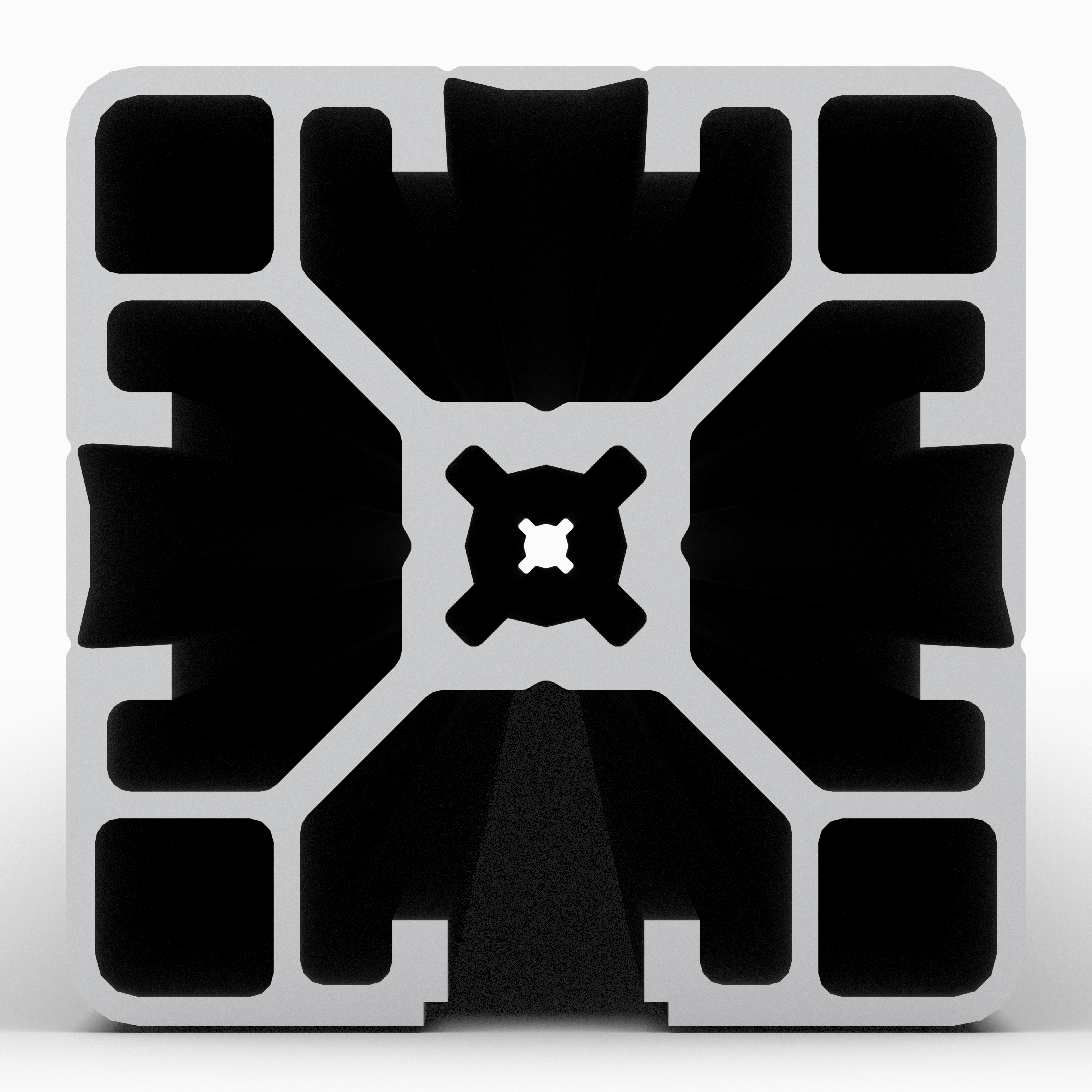

Схема закрытого профиля 40х40

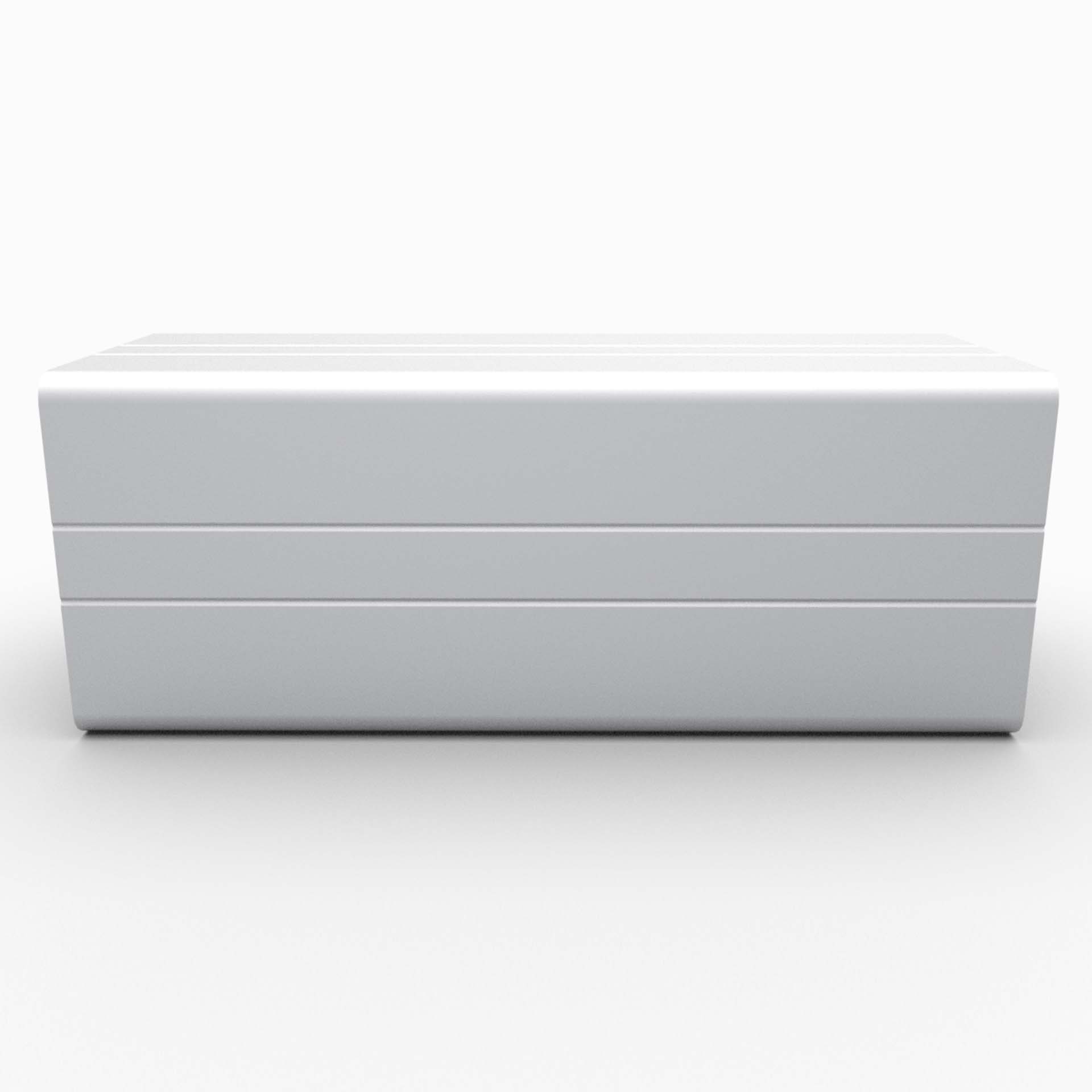

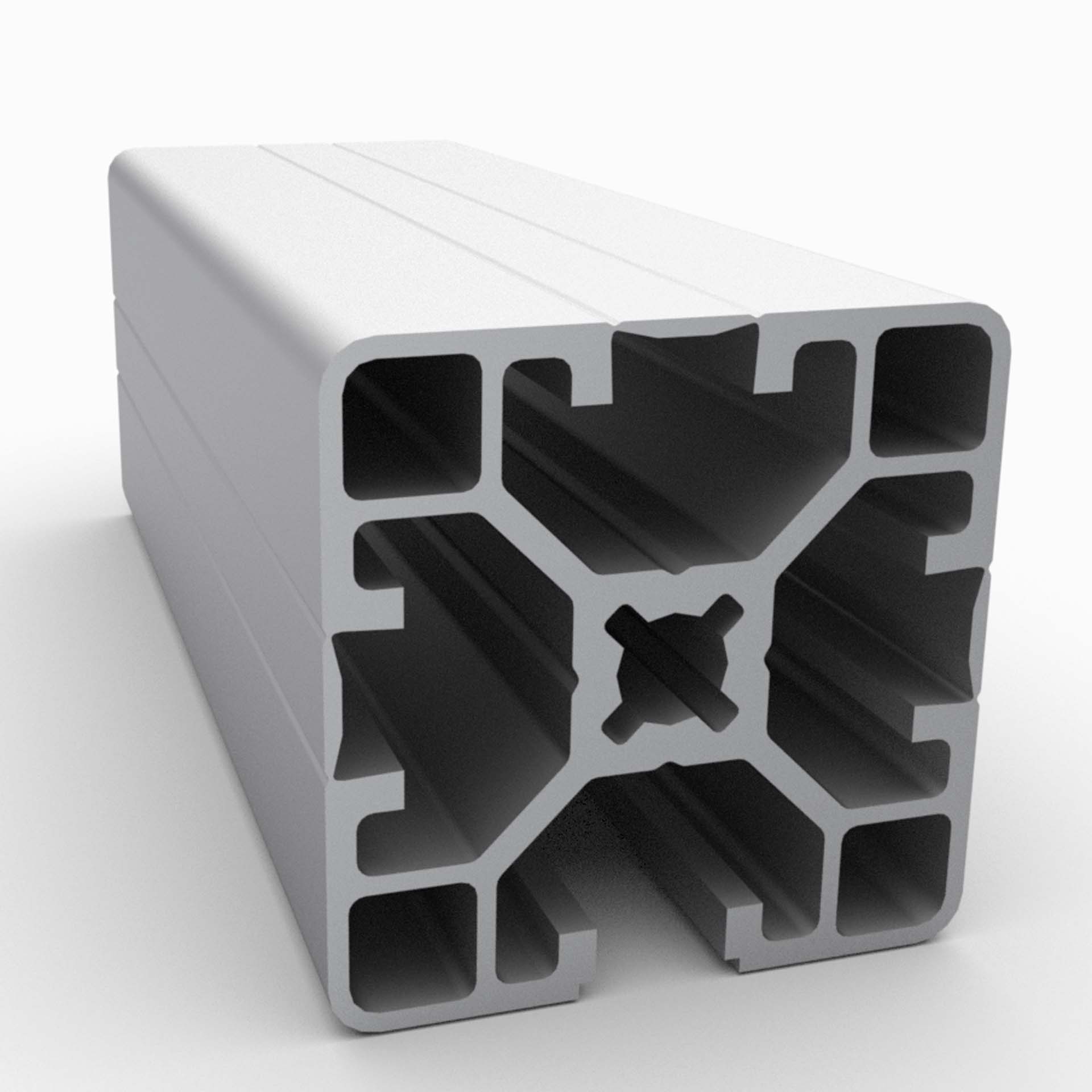

Конструкционный профиль 40х40 с закрытыми пазами

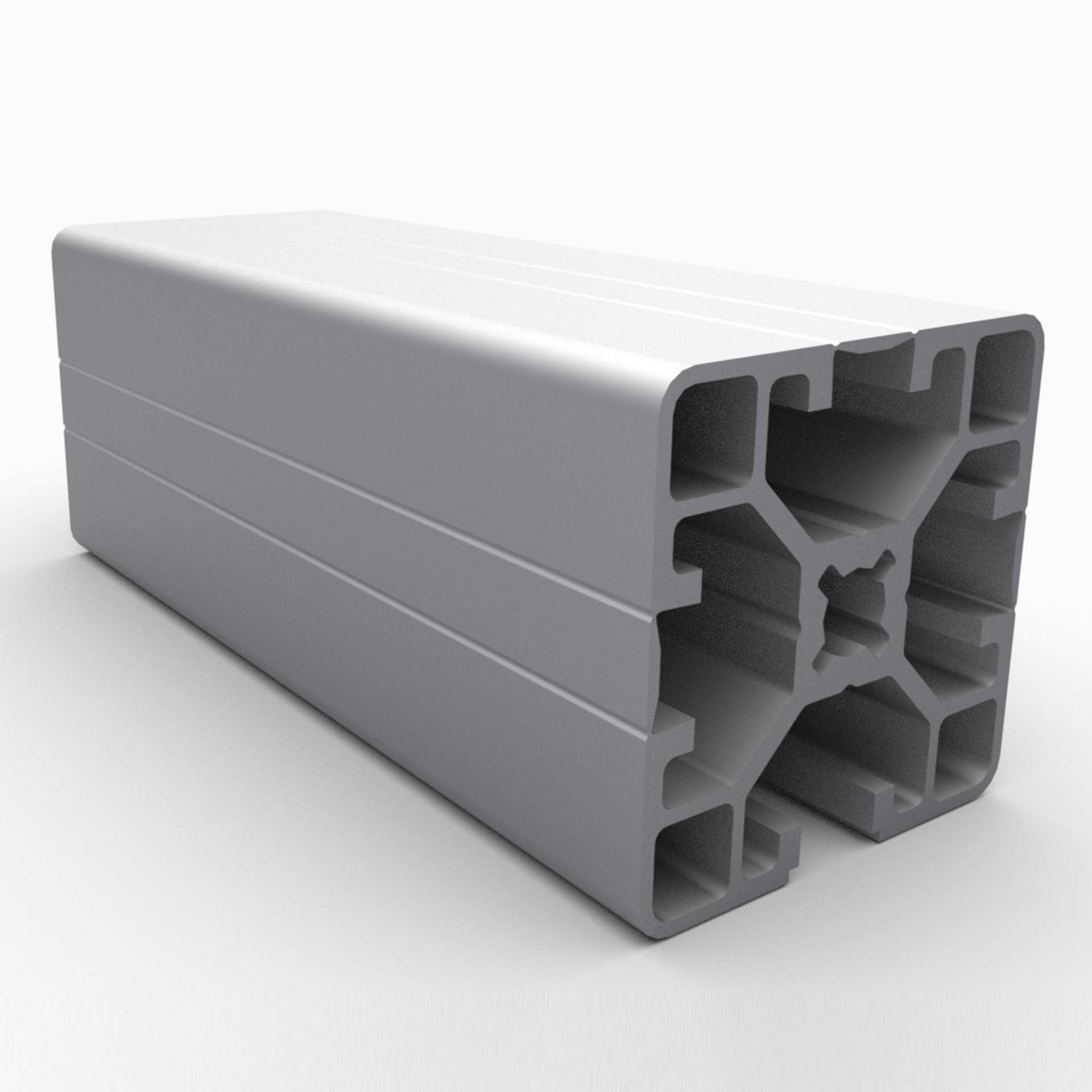

Профиль станочный 40х40 с закрытыми пазами
Алюминиевый конструкционный профиль 40x40 с закрытыми пазами 8 мм
Алюминиевый профиль 40х40, пазы закрытые с возможностью открытия
1 550.00 руб. от 1 м
от 5 м 1 519.00 ₽ −2%
от 20 м 1 488.00 ₽ −4%
от 40 м 1 457.00 ₽ −6%
от 70 м 1 426.00 ₽ −8%
от 200 м 1 395.00 ₽ −10%
от 350 м 1 364.00 ₽ −12%
Наличие OB-4040L-3С | Профиль 40х40 мм, закрытый с 3 сторон, Паз 8 мм (Анодированный)
На складе 410 м
Рассчитать прогиб профиля
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами
5.04 м
Добавить
Купить с резкой пополам · бесплатно
2.5+2.5 м
Добавить

Файлы для скачивания

2D-модель профиля · DXF
DXFСкачать
OB-4040L-3С | Профиль 40х40 мм, закрытый с 3 сторон, Паз 8 мм (Анодированный) (2D-модель профиля).DXF
2D-модель профиля · архив ZIP
ZIPСкачатьАрхив ZIP
OB-4040L-3С | Профиль 40х40 мм, закрытый с 3 сторон, Паз 8 мм (Анодированный) (2D-модель профиля).ZIP
3D-модель профиля · STEP
STEPСкачать
OB-4040L-3С | Профиль 40х40 мм, закрытый с 3 сторон, Паз 8 мм (Анодированный) (3D-модель профиля).STEP
3D-модель профиля · архив ZIP
ZIPСкачатьАрхив ZIP
OB-4040L-3С | Профиль 40х40 мм, закрытый с 3 сторон, Паз 8 мм (Анодированный) (3D-модель профиля).ZIP

Описание

Алюминиевый конструкционный профиль 40х40 с закрытыми с трех сторон Т-пазами, шириной 8 мм.

По умолчанию поставляется с одним открытым пазом, при необходимости его можно закрыть защитным профилем. Оставшиеся 3 паза, закрыты, но при необходимости открываются (выламываются по месту).
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-4040L-3С
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 с пазом 8 мм, серия 40
Длина профиля(макс), мм:
 5040
Дробеструйная обработка:
 Есть
Ширина паза, мм:
 8
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование (Серебро)
Тип сырья:
 Первичное
Вес, кг/м:
 1.21
Площадь сечения, см2:
 4,50
Момент инерции, Ix(см4):
 6,97
Момент инерции, Iy(см4):
 7,27
Момент сопротивления, WX (см3):
 3,485
Момент сопротивления, WY (см3):
 3,635
Цвет:
 Серебро
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-4040L-3С

Схемы крепления балки и тип нагрузки
Шарнирно опертая с центральной нагрузкой
Схема: шарнирно опертая балка с центральной нагрузкой
Шарнирно опертая с равномерной нагрузкой
Схема: шарнирно опертая балка с равномерно распределённой нагрузкой
Консольная с нагрузкой на конце
Схема: консольная балка с нагрузкой на свободном конце
Защемлённая с центральной нагрузкой
Схема: защемлённая балка с центральной нагрузкой
Защемлённая с равномерной нагрузкой
Схема: защемлённая балка с равномерно распределённой нагрузкой
Консольная с равномерной нагрузкой
Схема: консольная балка с равномерно распределённой нагрузкой

Возможные замены или аналоги для арт. OB-4040L-3С:

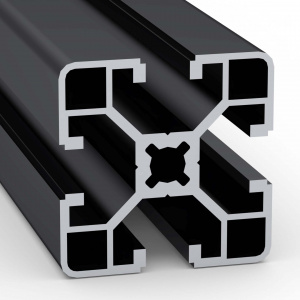

OB-4040L-BLACK | Профиль 40х40 мм, облегченный. Паз 8 мм (Черный анодированный)
OB-4040L-BLACK | Профиль 40х40 мм, облегченный. Паз 8 мм (Черный анодированный)
1653.00 руб./м.
в наличии ≈ 600 м.

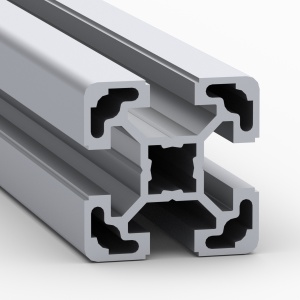

OB-4040L | Профиль 40х40 мм, облегченный. Паз 8 мм (Анодированный)
OB-4040L | Профиль 40х40 мм, облегченный. Паз 8 мм (Анодированный)
1410.00 руб./м.
в наличии ≈ 3000 м.

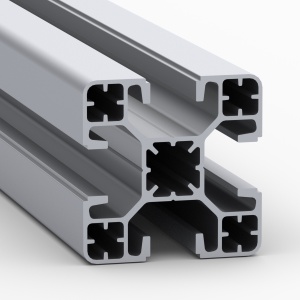

OB-4040S10 | Профиль 40х40 мм. Паз 10 мм (Анодированный)
OB-4040S10 | Профиль 40х40 мм. Паз 10 мм (Анодированный)
1845.00 руб./м.
в наличии ≈ 2000 м.

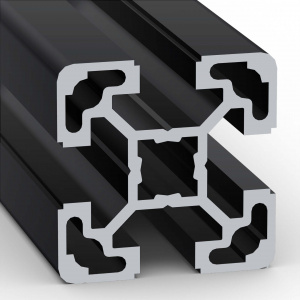

OB-4040S10-BLACK | Профиль 40х40 мм. Паз 10 мм (Черный анодированный)
OB-4040S10-BLACK | Профиль 40х40 мм. Паз 10 мм (Черный анодированный)
2060.00 руб./м.
в наличии ≈ 100 м.
OB-4040S10-BP | Профиль 40х40 мм. Паз 10 мм (Без покрытия)
OB-4040S10-BP | Профиль 40х40 мм. Паз 10 мм (Без покрытия)
1525.00 руб./м.
в наличии ≈ 3000 м.
OB-4040S10-HEAVY | Профиль 40х40 мм. Тяжелый. Паз 10 мм. (Анодированный)
OB-4040S10-HEAVY | Профиль 40х40 мм. Тяжелый. Паз 10 мм. (Анодированный)
2675.00 руб./м.
в наличии ≈ 100 м.
OB-4040S10-HEAVY-BP | Профиль 40х40 мм. Тяжелый. Паз 10 мм. (Без покрытия)
OB-4040S10-HEAVY-BP | Профиль 40х40 мм. Тяжелый. Паз 10 мм. (Без покрытия)
2260.00 руб./м.
в наличии ≈ 100 м.

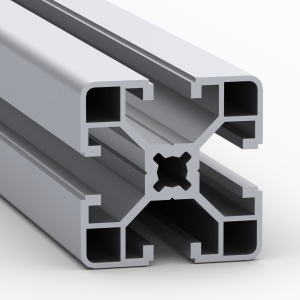

OB-4040S10-SL | Профиль облегченный 40х40 мм. Паз 10 мм (Анодированный)
