OB-3060-BP | Профиль 30х60 мм. Паз 8 мм (Без покрытия)

Сделано в России
Профиль 30х60 без покрытия
Чертеж профиля 30х60 без покрытия

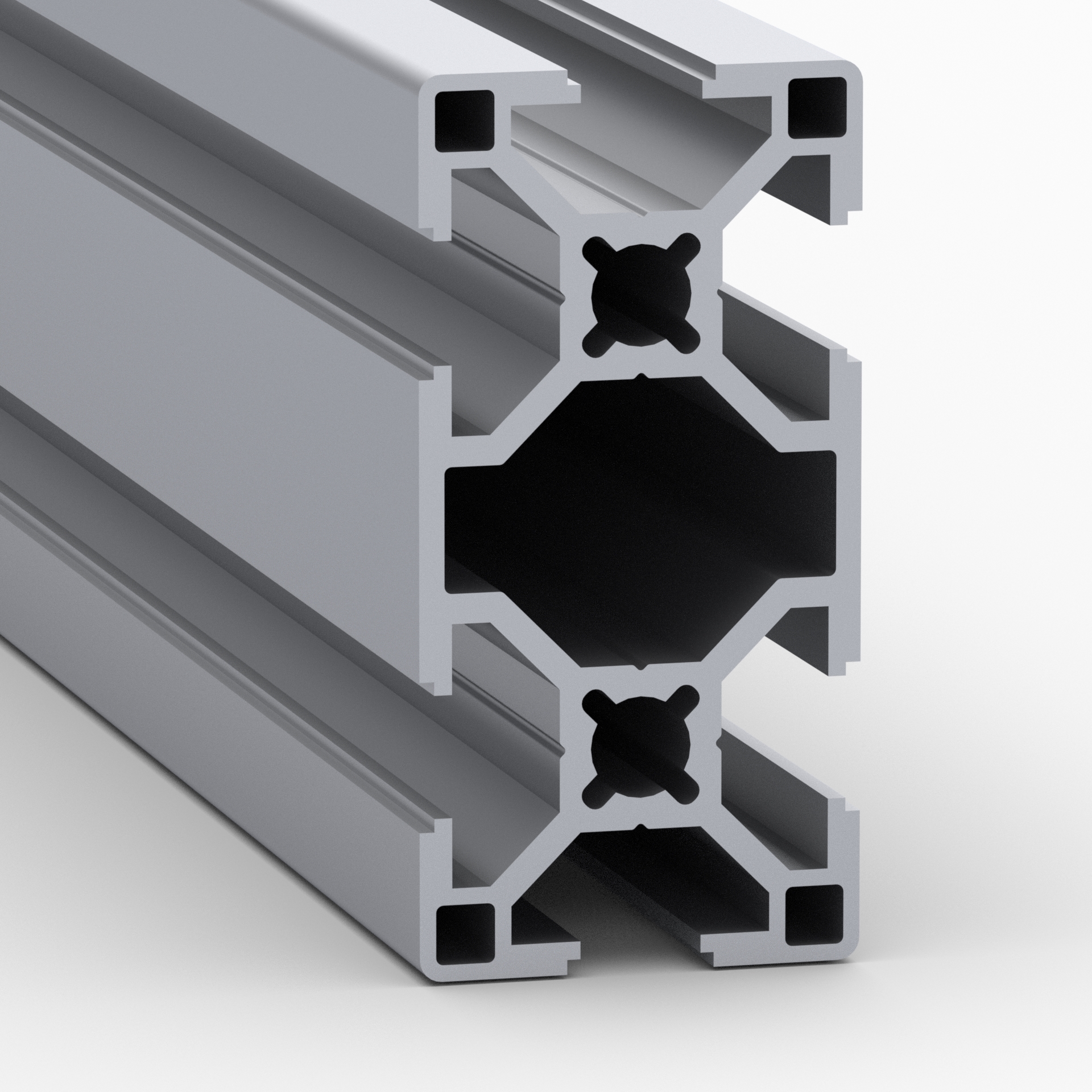

Алюминиевый профиль 30х60 мм (Без покрытия)
Конструкционный алюминиевый профиль 30х60 без покрытия
1 490.00 руб. от 1 м
от 5 м 1 460.20 ₽ −2%
от 15 м 1 430.40 ₽ −4%
от 35 м 1 400.60 ₽ −6%
от 70 м 1 370.80 ₽ −8%
от 200 м 1 341.00 ₽ −10%
от 350 м 1 311.20 ₽ −12%
Наличие OB-3060-BP | Профиль 30х60 мм. Паз 8 мм (Без покрытия)
На складе 1800 м
Рассчитать прогиб профиля
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами
5.04 м
Добавить
3.04 м
Добавить
Купить с резкой пополам · бесплатно
2.5+2.5 м
Добавить
1.5+1.5 м
Добавить

Файлы для скачивания

2D Модель профиля · DXF
DXFСкачать
OB-3060-BP | Профиль 30х60 мм. Паз 8 мм (Без покрытия) (2D Модель профиля).DXF
2D Модель профиля · архив RAR
RARСкачатьАрхив RAR
OB-3060-BP | Профиль 30х60 мм. Паз 8 мм (Без покрытия) (2D Модель профиля).RAR
3D модель профиля · STEP
STEPСкачать
OB-3060-BP | Профиль 30х60 мм. Паз 8 мм (Без покрытия) (3D модель профиля).STEP
3D модель профиля · архив RAR
RARСкачатьАрхив RAR
OB-3060-BP | Профиль 30х60 мм. Паз 8 мм (Без покрытия) (3D модель профиля).RAR

Описание

Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-3060-BP
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 с пазом 8 мм, серия 30
Длина профиля(макс), мм:
 5040 и 3040
Дробеструйная обработка:
 Нет
Ширина паза, мм:
 8
Аналог Bosch Rexroth Group:
 3842992457
Аналог Item:
 0.0.419.07 / 0.0.419.02 / 0.0.439.46 / 0.0.439.49 / 0.0.439.48 / 0.0.439.47
Аналог MayTec:
 6F LP (1.11.030060.64LP.60 / 1.11.030060.64LP.61), 6F SP (1.11.030060.65SP.60 / 1.11.030060.65SP.61)
Аналог Kanya:
 В01–6
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 1.5
Площадь сечения, см2:
 5,183
Момент инерции, Ix(см4):
 4,86
Момент инерции, Iy(см4):
 17,62
Момент сопротивления, WX (см3):
 3,24
Момент сопротивления, WY (см3):
 5,87
Цвет:
 Алюминий
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-3060-BP

Схемы крепления балки и тип нагрузки
Шарнирно опертая с центральной нагрузкой
Схема: шарнирно опертая балка с центральной нагрузкой
Шарнирно опертая с равномерной нагрузкой
Схема: шарнирно опертая балка с равномерно распределённой нагрузкой
Консольная с нагрузкой на конце
Схема: консольная балка с нагрузкой на свободном конце
Защемлённая с центральной нагрузкой
Схема: защемлённая балка с центральной нагрузкой
Защемлённая с равномерной нагрузкой
Схема: защемлённая балка с равномерно распределённой нагрузкой
Консольная с равномерной нагрузкой
Схема: консольная балка с равномерно распределённой нагрузкой

Возможные замены или аналоги для арт. OB-3060-BP:

OB-3060 | Профиль 30х60 мм. Паз 8 мм (Анодированный)
OB-3060 | Профиль 30х60 мм. Паз 8 мм (Анодированный)
1765.00 руб./м.
в наличии ≈ 1000 м.

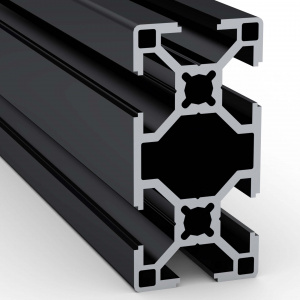

OB-3060-BLACK | Профиль 30х60 мм. Паз 8 мм (Черный анодированный)
